CN 41-1243/TG ISSN 1006-852X

留言板

尊敬的读者、作者、审稿人, 关于本刊的投稿、审稿、编辑和出版的任何问题, 您可以本页添加留言。我们将尽快给您答复。谢谢您的支持!

姓名
邮箱
手机号码
标题
留言内容
验证码

热爆反应在金刚石表面快速形成碳化钛涂层

史冬丽 马尧 李涛

史冬丽, 马尧, 李涛. 热爆反应在金刚石表面快速形成碳化钛涂层[J]. 金刚石与磨料磨具工程. doi: 10.13394/j.cnki.jgszz.2023.0170
引用本文: 史冬丽, 马尧, 李涛. 热爆反应在金刚石表面快速形成碳化钛涂层[J]. 金刚石与磨料磨具工程. doi: 10.13394/j.cnki.jgszz.2023.0170
(a)10%, (b) 20% , (c) 30% , (d)40%.[J]. Diamond & Abrasives Engineering. doi: 10.13394/j.cnki.jgszz.2023.0170
Citation: (a)10%, (b) 20% , (c) 30% , (d)40%.[J]. Diamond & Abrasives Engineering. doi: 10.13394/j.cnki.jgszz.2023.0170

热爆反应在金刚石表面快速形成碳化钛涂层

doi: 10.13394/j.cnki.jgszz.2023.0170

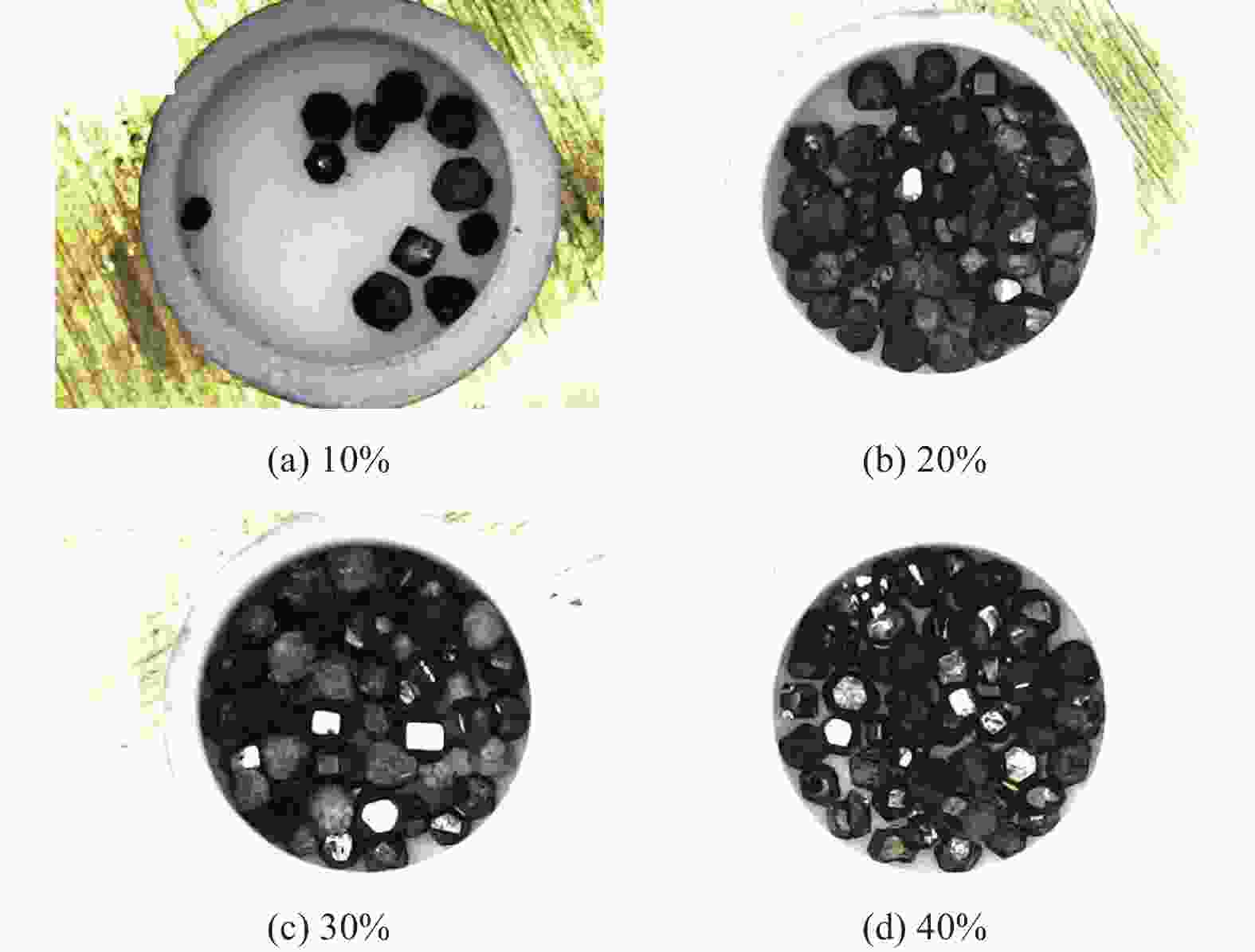

(a)10%, (b) 20% , (c) 30% , (d)40%.

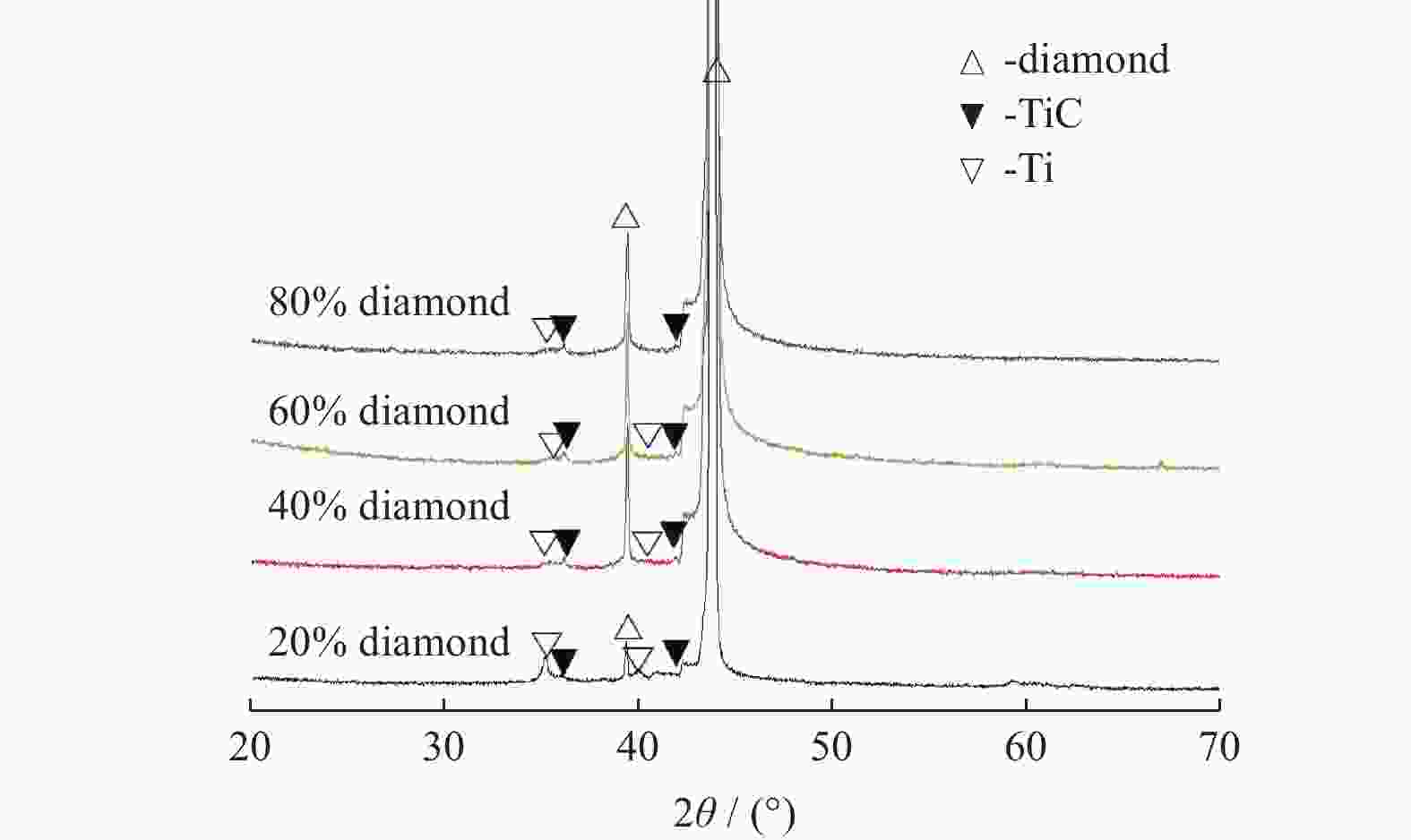

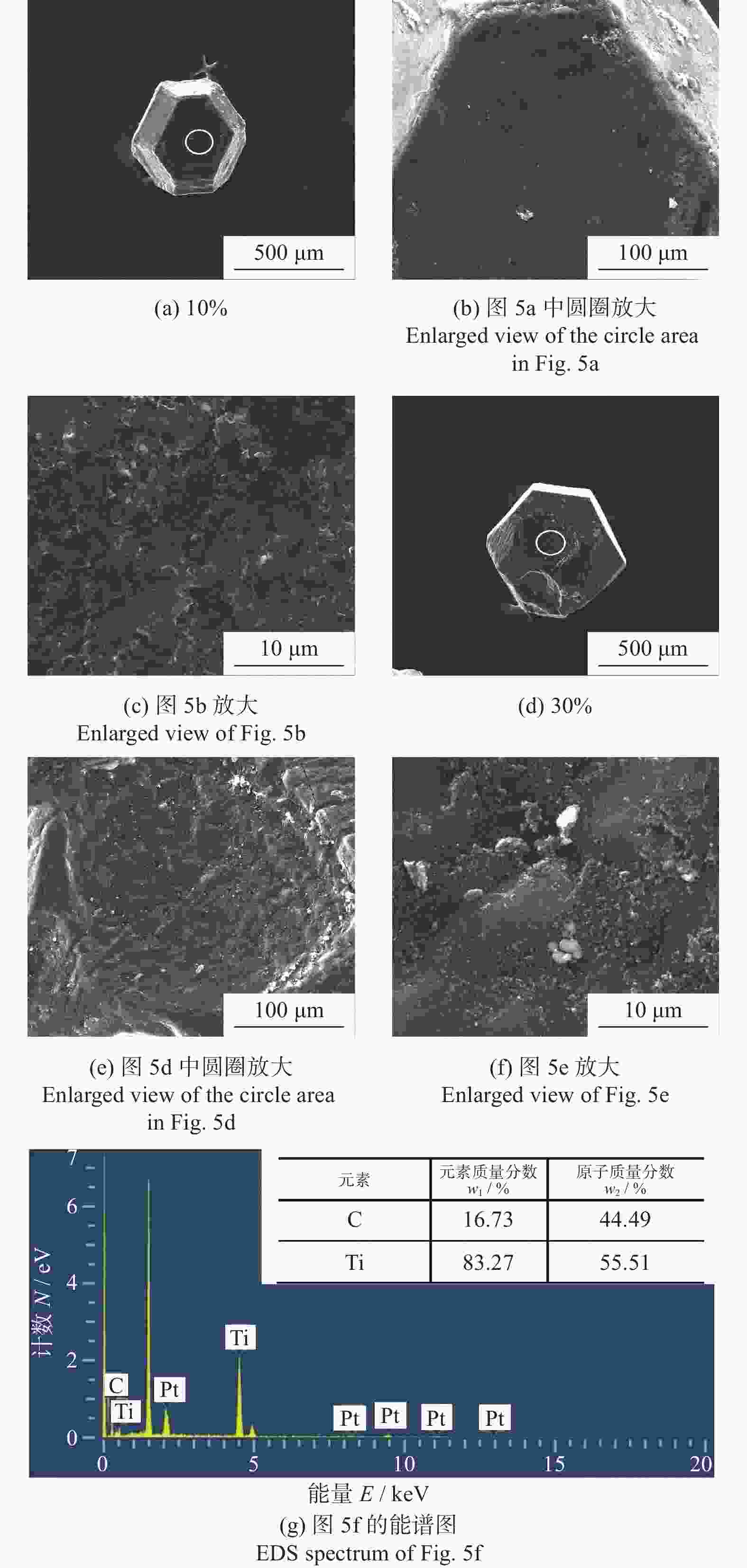

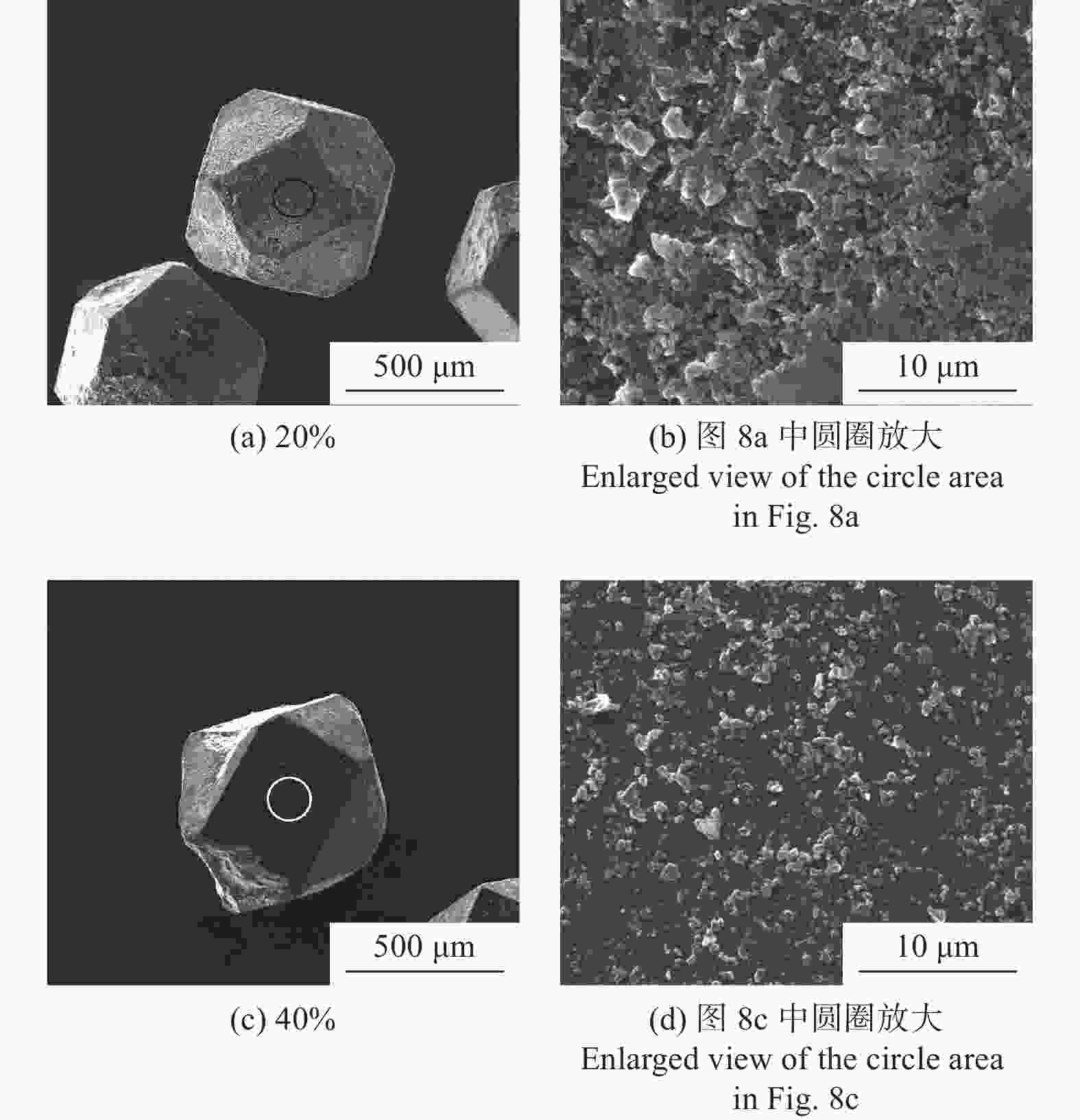

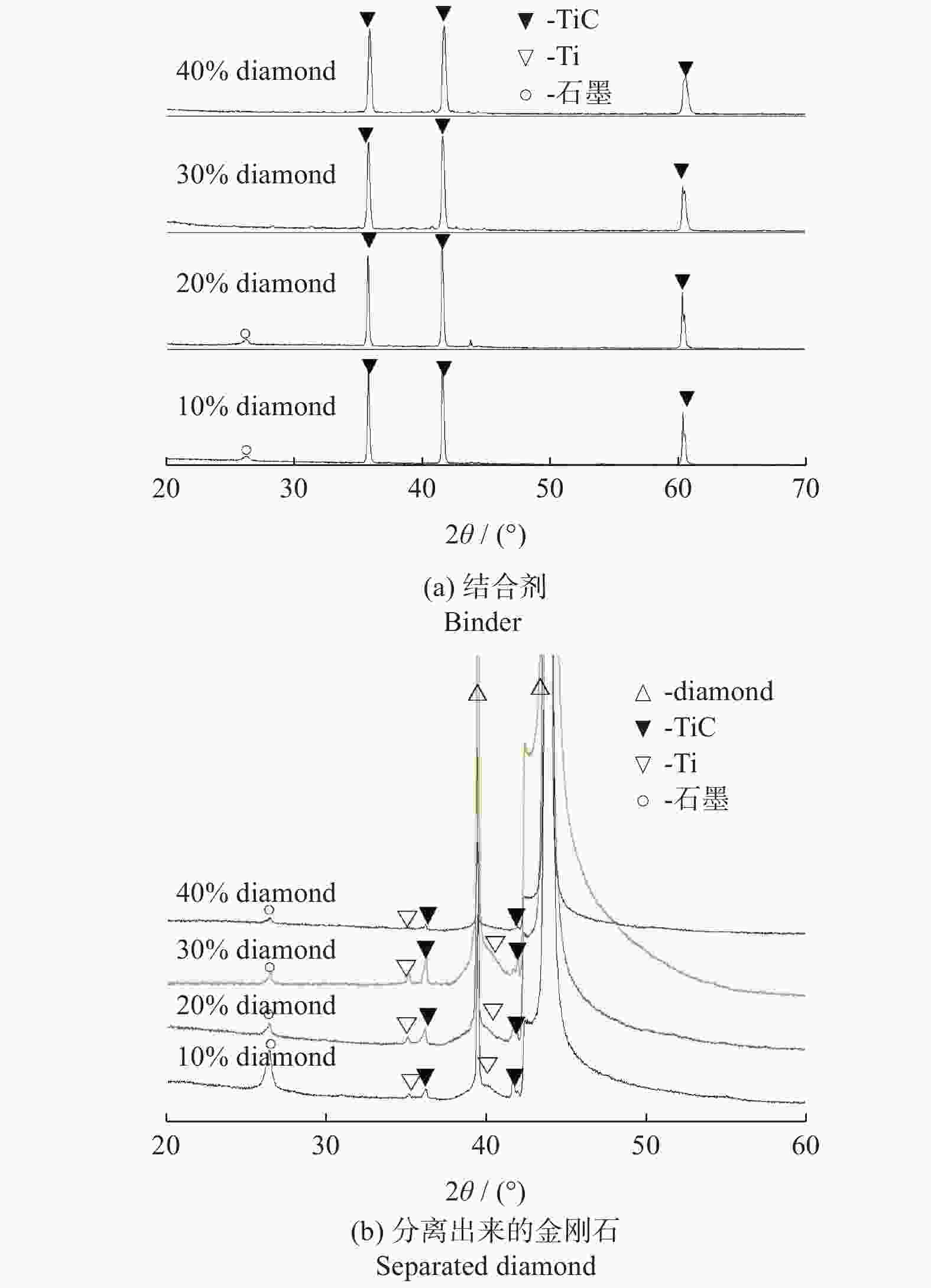

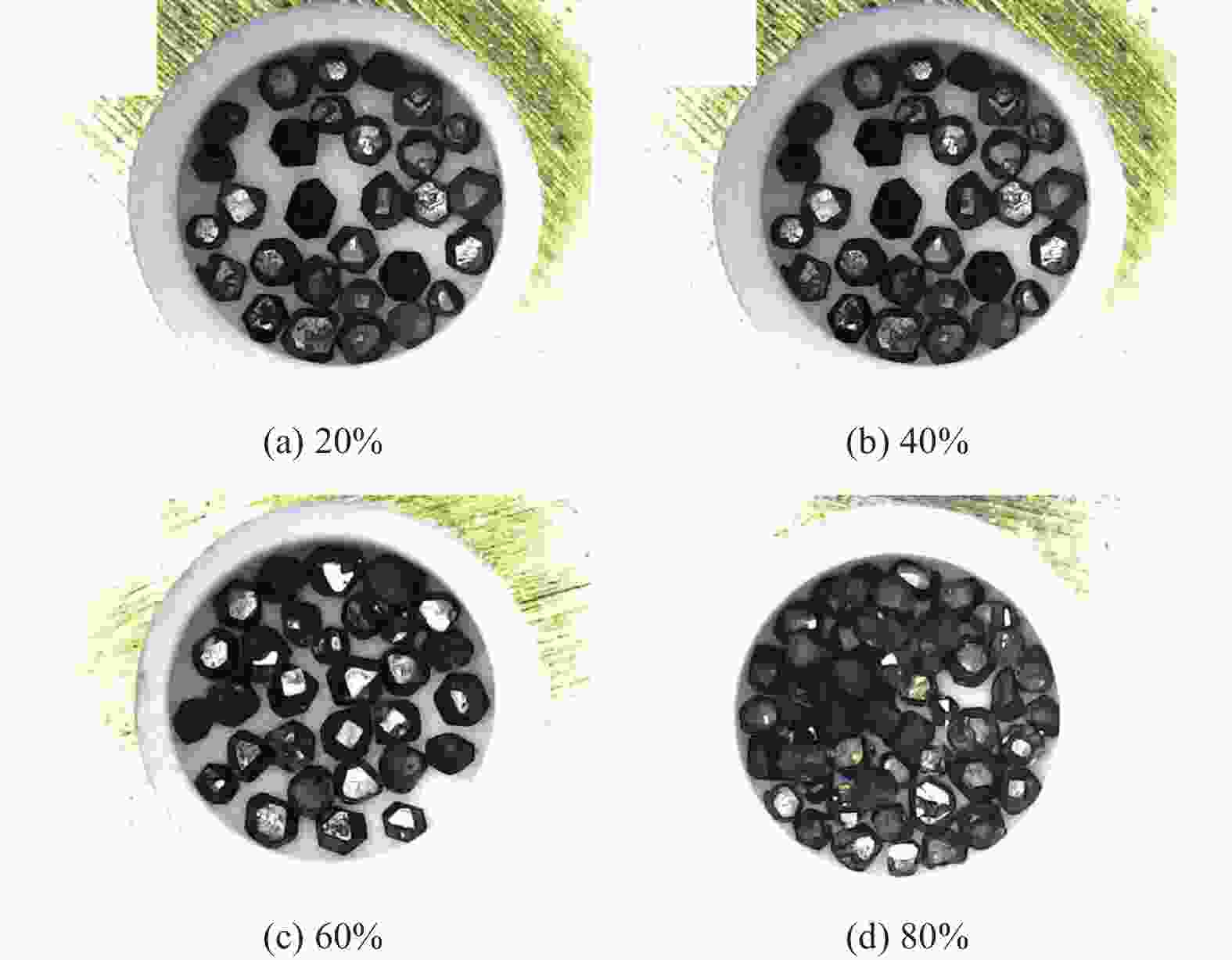

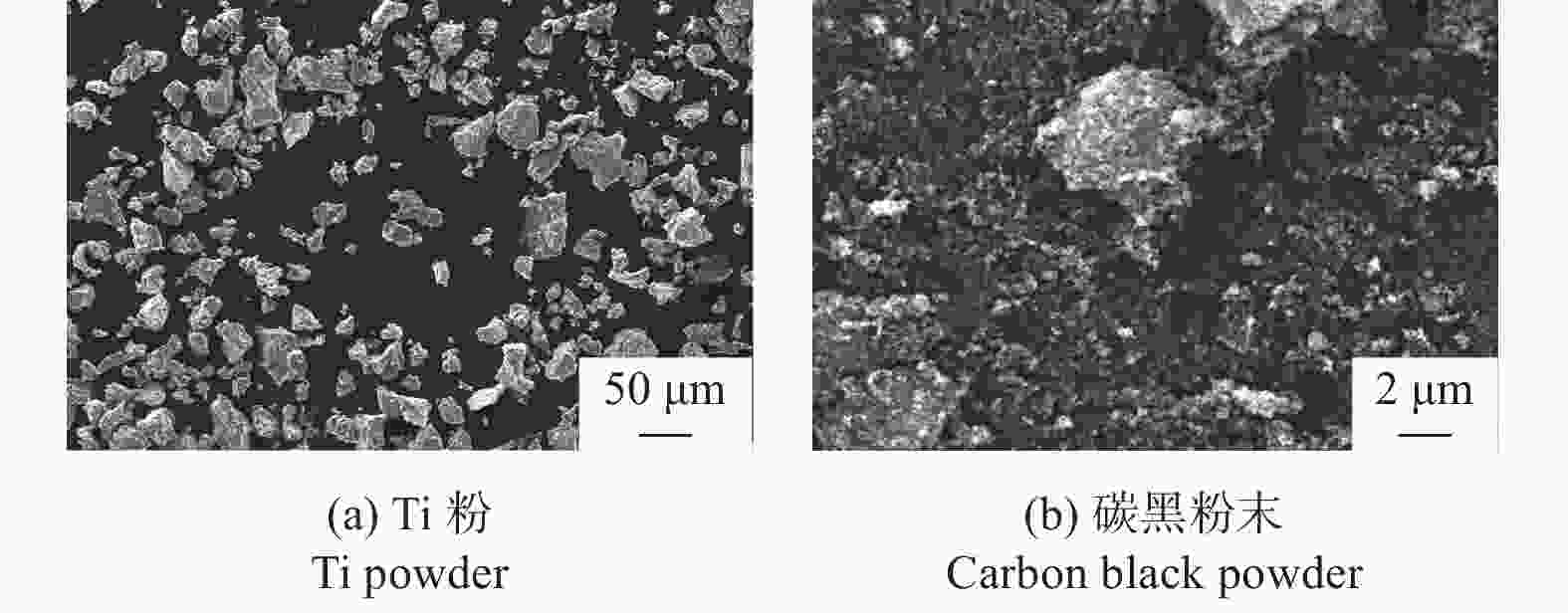

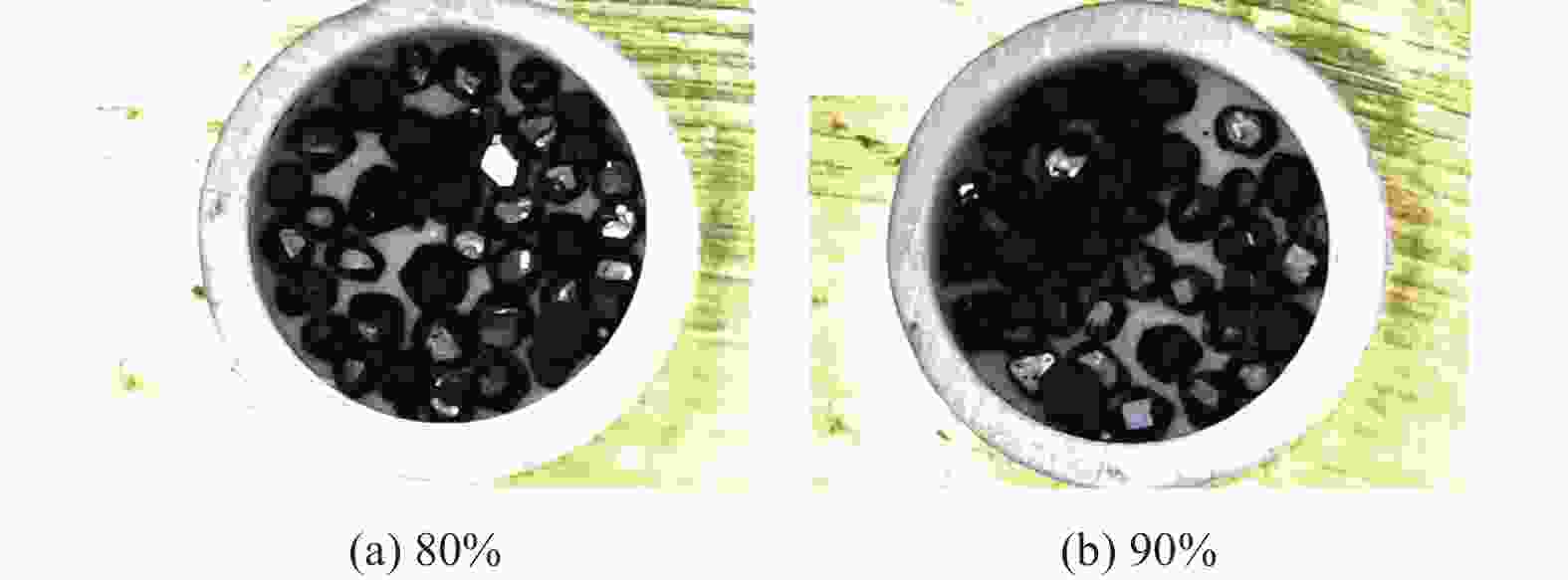

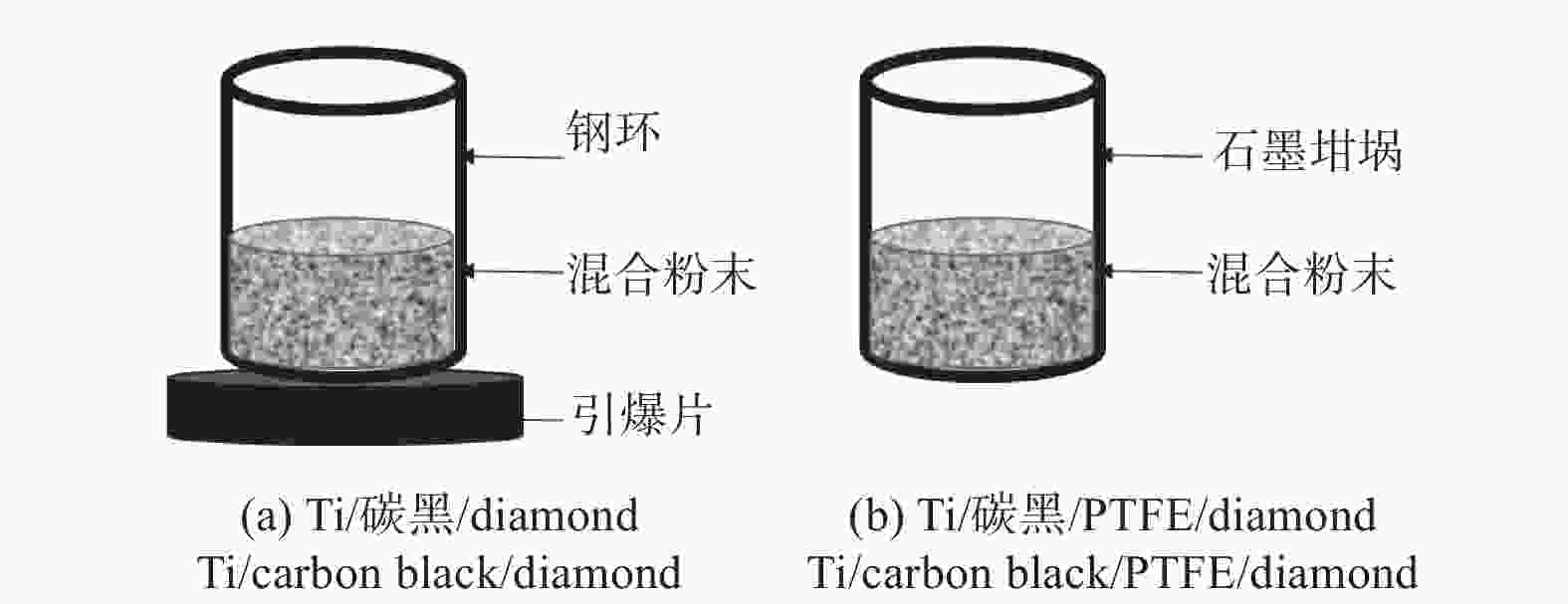

  • 摘要: 分别采用Ti/碳黑/ Diamond和Ti/碳黑/ PTFE/Diamond粉体为原料,通过热爆反应,在金刚石颗粒的表面形成了碳化钛为主的涂层。研究了原料中金刚石含量和添加PTFE对金刚石表面涂层的影响。结果表明:两个体系的原料热爆反应后基体的组成为TiC。对于Ti/碳黑/Diamond体系,当原料中金刚石含量为10%-30%时,可使反应后得到的金刚石表面均实现良好的涂覆。反应后在金刚石表面形成了TiC涂层。原料中添加适量的PTFE(3wt%)或减少原料中碳黑的数量,可以明显促进金刚石表面的涂覆。可以使原料中金刚石含量达到80%-90%时,仍可使金刚石颗粒表面实现良好的碳化钛涂覆。



  • 加载中
计量
  • 文章访问数:  150
  • HTML全文浏览量:  41
  • 被引次数: 0
出版历程
  • 收稿日期:  2023-08-25
  • 修回日期:  2023-10-24
  • 录用日期:  2023-11-06
  • 网络出版日期:  2023-11-06

目录

    /

    返回文章
    返回
